产品概况
YS-CG-P4A系列

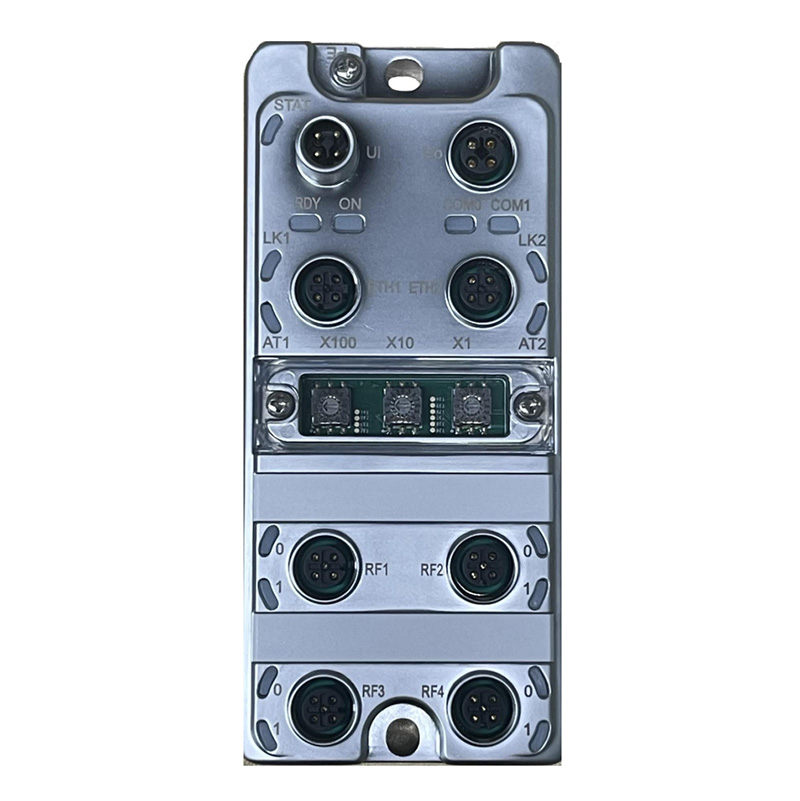

YS-CG-P4A系列工业网关一种提供标准工业总线协议的RFID控制器，支持ProfiNet、EtherCAT、Ethernet/IP、MODBUS TCP协议。包含两个M12 T-CODE电源供电接口，两个M12 D-CODE 5-PIN 总线接口，4个M12 A-CODE RFID读写头接口。工业以太网传输速率最高支持100Mbps，可级联多套总线模块到PLC中，提供强大的现场采集数据能力。外壳采用轻便坚固的工程塑料，具有连接范围厂、通信能力强、环境适应好、防护等级高等特点。
产品特点
可同时连接4个RFID读写头进行独立操作;
支持ProfiNet、EtherCAT、EtherNet/IP、MODBUS TCP协议;
IP67的防护等级，能够适应油污、粉尘、潮湿等恶劣工况;
双网口，集成交换机功能，可组星型网络和树型网络;
电源输入带反接保护和3000W浪涌保护，RFID端口带防反接和过压过流保护;
应用领域
适用于光伏、汽车等行业的自动化生产线
典型应用
YS-CG-P4A系列工业网关可应用在机床、自动化设备中，与RFID读写设备 进行通讯，可级联多套总线模块到PLC中，方便现场采集相关数据和控制。
技术参数
|
型号 |
YS-CG-P4A-PN |
YS-CG-P4A-ECT |
YS-CG-P4A-EIP |
YS-CG-P4A-EN |
|
|
物理参数 |

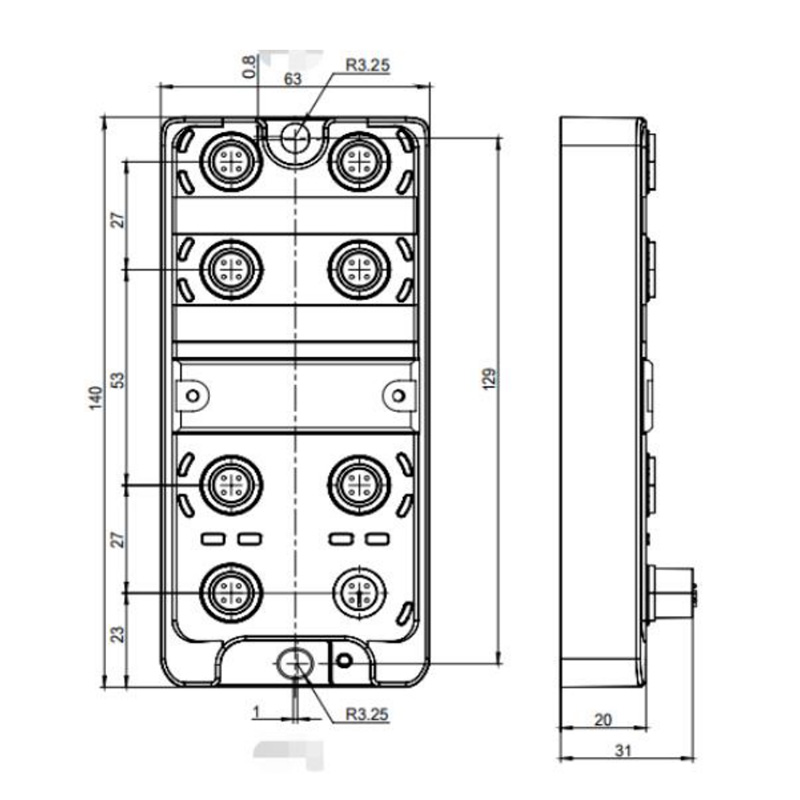

产品尺寸 |
140.0 * 63.0 * 31.4mm |
|||
|
壳体材质 |
锌合金 |
||||
|
电源 |
额定电压 |
18~30VDC |
|||
|
额定电流 |
IMAX<=0.3A@24V（不含RFID） |
||||
|
电源接口 |
T-CODE 公头/母头 4针 |
||||
|
电源保护 |
反接保护、3000W浪涌保护 |
||||
|
通讯 |
通讯协议 |
ProfiNet |
EtherCAT |
EtherNet/IP |
MODBUS TCP |
|
网络接口 |
双网口，符合IEE802.3标准 |
单网口 |
|||
|
系统拓扑结构 |
星型结构，树型结构 |
星型结构 |
|||
|
通讯线缆长度 |
Max=100m |
||||
|
通讯接口 |
D-CODE M12母头，4针 |
||||
|
RFID端口 |
RFID数量 |
4个独立通道(RS485) |
|||
|
RFID接口 |
A-CODE M12 5PIN母头 |
||||
|
负载能力 |
VOUT=24V±20%,IOUT<=0.7A |
||||
|
电路保护 |
电源防反接、过压过流保护 |
||||
|
环境适应性 |
工作温度 |
-25°C~+70°C |
|||
|
存储温度 |
-40°C~+85°C |
||||
|
湿度 |
5%～95%RH（无凝露） |
||||
|
防护等级 |
IP67, EN 60529 |
||||
|
抗振动 |
2 mm (f= 5…29.5 Hz ) ， EN 60068-2-6 7 gn (f= 29.5…150 Hz) ， EN 60068-2-6 |
||||
|
静电放电抗扰度ESD |
接触放电，8KV，过A级 空气放电，15KV，过A级 IEC 61000-4-2 |
||||
|
认证及声明 |
CE |
EN 61000-6-4 EN 61000-6-2 |
|||
|
RoHS指令 |
2011/65/EU 2015/863/EU |
||||
