产品概况

1. 背景

目前生产管理中普遍存在各种问题，导致生产效率低下，产品品质不稳定，生产成本居高不下，最终导致产品无法具备高竞争力。i-DATA 系统作为一个面向制造业生产的管理系统，可快速联络生产、物料、设备、质量等相关部门人员以快速解决生产过程中的问题，也可与传感器和机器人等相关系统联动并可通过扩展相关终端来提升工厂数字化，继而可灵活监控和管理生产线状况，提升生产管理透明度，为生产现场问题的记录和分析提供必要数据。因此i-DATA系统及其所配套的智能传感器终端是产业数字化转型升级重要帮手之一。

2. i-DATA 系统的应用

i- DATA 系统可与MES、WMS 及AGV 调度系统等打通，实现数据互通，协作完成更为复杂的功能。以下为i-DATA 系统的应用举例：

1) i-DATA 系统可通过线边按钮盒上传的信号将AGV 调度信息传递给

AGV调度系统继而调动AGV 进行相关物料的搬运。

2) i-DATA 系统可通过线边按钮盒上传的信号将现场解决问题所需人员的呼叫信息传递给相关当值人员移动终端和生产大屏看板等，快速通知到位，使相关人员能快速响应并可做相关记录。

3) i-DATA 系统可结合其他智能终端完成更深层次的管理功能

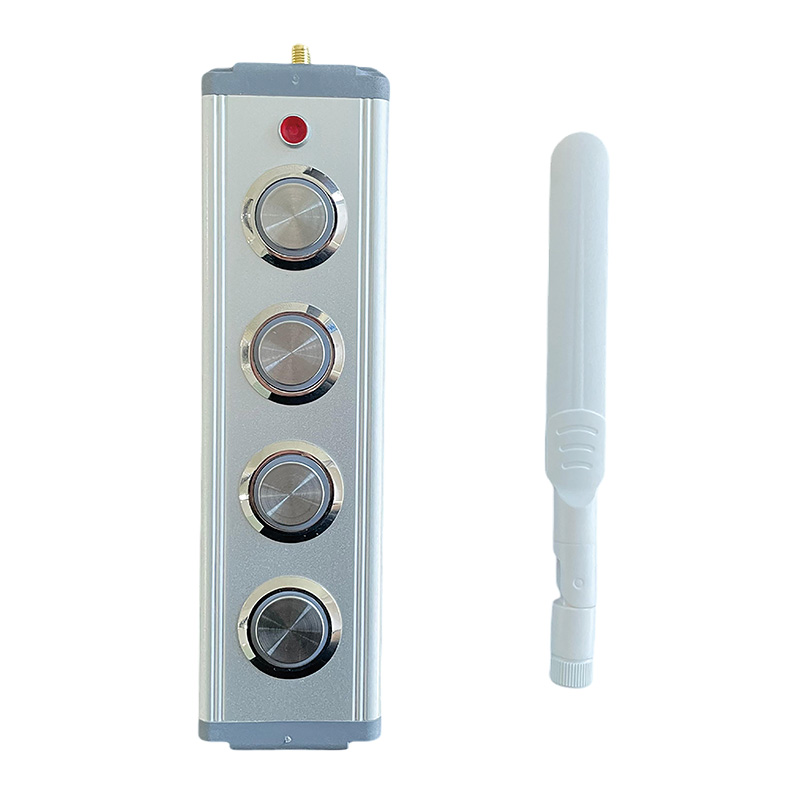

3. 工业级无线智能呼叫终端

智能呼叫终端采用双频Wi-Fi通讯技术，直连车间Wi-Fi，可用于工厂缺料呼叫、质量问题呼叫、故障维修呼叫等各类呼叫请求，可结合AGV 等厂内物流调度系统实现物料运输联动管理，结合车间数字看板、报警灯、其他智能终端实现厂内物流信息可视化、生产制造问题完整流程闭环管理等。智能终端部署便捷，稳定可靠，无须繁琐布线施工，为车间数智化升级保驾护航。

4. 主要功能

l 人员呼叫或智能终端信息调度媒介；

l 通过呼叫终端按钮上报相关信息由i-DATA系统呼叫人员或调度例如AGV（实现各个对接点物料自动搬运功能叫料、补料、空满交换等功能）等智能终端；

l 呼叫终端每个按钮指示灯包含红、黄、绿三色，结合灯光闪烁等可区分多种状态，各类事件如任务状态等可灵活选配不同灯光反馈，产品支持二次开发；

l 呼叫终端通过Wi-Fi 与i-DATA 系统交互，再与其他系统交互；

l 呼叫终端支持2.4GHz 和5.8GHz 双频WiFi 连接；

l 传输距离100 米（视距），具体以实测为准；

l 低时延：5 秒内上报；

l 高并发：可支持多达30 台终端同步上报；

l 部署便捷：使用不干胶魔术贴，拆装方便

l 供电接口：Type-C，支持模块升级

5. 规格参数

型号：YS-PB-▢▢ ▢ ▢ - ▢ [WiFi]

YS-PB- ① ② ③ ④ [WiFi]

①产品类型：PB—铝型材外壳

②传输方式： 24—2.4G WiFi 58—2.4G/5.8G 双频 WiFi

③供电方式：E：DC5

④类型序号：xx，例如：01尺寸：L265.5*W45*H45mm(不含线)自重：360±50g

供电电压：DC 5V

无线执行标准：IEEE 802.11 a/b/g/n

无线频率：2.412-2.484 GHz /5.180-5.825GHz

配置方式：网络配置

按键数量：2，4（其余可定制，最多不超过8）外壳主体材质：铝合金

指示灯颜色：红、黄、绿防护等级：IP65

使用环境温度：-20~+60℃

使用环境湿度：＜85%RH（无凝露现象）

6. 外形尺寸

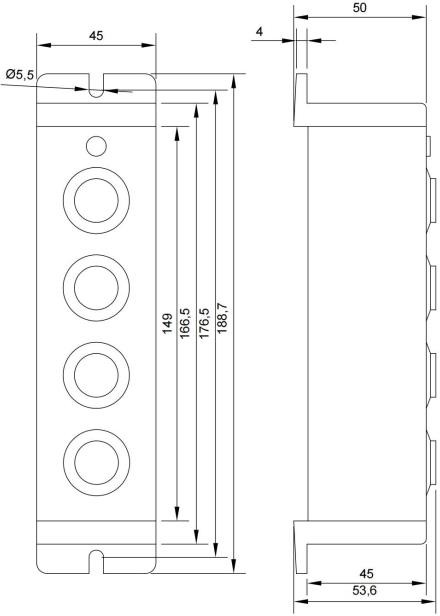

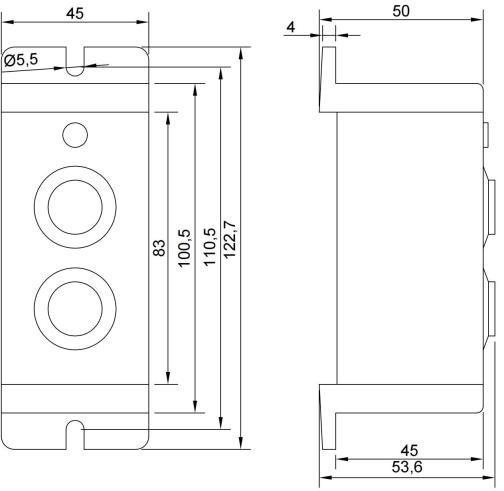

2 按键产品尺寸图（螺丝固定版）	4 按键产品尺寸图（螺丝固定版）

7. 其他配套产品及服务

配套产品：

天线、2 米电源线、电源适配器、魔术贴（搭配非螺丝固定版）、按钮数字标贴、充电宝（选配）、标准服务软件（支持Windows、Linux系统部署）。

服务：

支持应用软件定制开发。
