产品概况
低频HDX读写系统YS-LR-V640-T2
YS-LR-V640-T2是一款专为半导体及工业自动化设计的 134.2kHz 低频HDX读写系统（符合ISO11784/85标准）。它完美兼容德州仪器（TI）RI-TRP-DR2B/WR2B等标签，是进口品牌的理想替代方案。设备可无缝接入12寸晶圆厂及封测厂的AMHS系统，精准实现FOUP/FOSB等载具的识别与数据写入。
核心优势与创新亮点
极致性价比，一机抵两机
双天线设计让一台设备即可完成以往两台单天线读写器的工作，大幅降低硬件、布线及维护成本。
双天线独立控制，一机双工位
提供两路独立天线接口，可分别安装于上料口、下料口等不同位置，一台设备轻松覆盖两个工位，效率翻倍。
专为半导体打造，无缝集成
严格遵循SEMI E99/E37/E5/E4标准，内置完整的SECS和Modbus协议栈，无需额外协议转换网关即可直连MES、EAP、PLC及各类机台。
强悍抗扰，性能稳定
采用HDX半双工模式，在金属环境下读距波动控制在±5%以内（优于行业±10%标准），确保在FOUP承载器、清洗槽等复杂环境中稳定读取。
安装灵活，适配性强
支持平行、同轴、垂直等多种安装方式，轻松适配各类空间受限的产线场景。
YS-LR-V640-T2 CIDRW 控制的技术参数如下：
|
规格参数 |
产品型号 |
YS-LR-V640-T2 |
|||
|
工作频率 |
134.2Khz |
||||
|
工作模式 |
HDX |
||||
|
无线协议 |
ISO 11784、ISO 11785 |
||||
|
电源电压 |
9~30VDC |
||||
|
平均电流 |
<0.2A@24VDC |
||||
|
指示灯 |
4个状态指示灯+2 个天线指示灯 |
||||
|
天线端口数量 |
2 个 |
||||
|
天线接口类型 |
BNC 母头 |
||||
|
通信接口 |
Ethernet ，RS-485 ，RS-232 |
||||
|
通信协议 |
SECS ，MODBUS TCP ，MODBUS RTU |
||||
|
物理参数 |
外形尺寸 |
103* 144.5*28.3mm |
|||
|
固定类型 |
4个M4螺丝孔 |
||||
|
外壳材料 |
铝合金 |
||||
|
壳体颜色 |
黑色 |
||||
|
应用环境 |
工作温度 |
-25℃ ~ +70℃ |
|||
|
存储温度 |
-40℃ ~ +85℃ |
||||
|
湿度 |
5%～95%RH（无凝露） |
||||
|
|
防水防尘等级 |
IP30,EN 60529 |
|||
|
抗振动 |
2mm (f= 5…29.5Hz ) ， EN 60068-2-6 7gn (f= 29.5… 150Hz) ， EN 60068-2-6 |
||||
|
静电放电抗扰度ESD |
IEC 61000-4-2 |
||||
|
测试认证 |
RoHS 指令 |
2011/65/EU ，2015/863/EU |
|||
2. LED定义

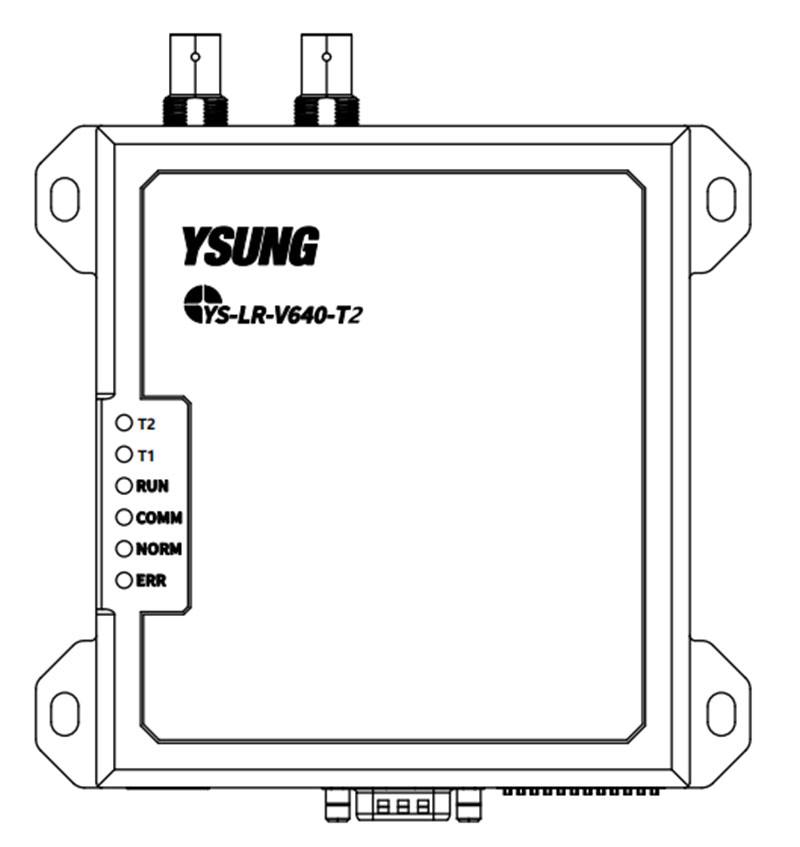

YS-LR-V640-T2 控制器共有6 个状态LED ，分别为RUN、COMM、NROM 、 ERR、T1、T2。该控制器的每个天线端口还有一个指示灯用来指示天线的状态。各LED 的分布如下图所示。
