RFID智能通道门
对于希望利用RFID技术来实现减员、增效、产品可追溯和工厂大数据的智慧工厂来说，基于友上工业RFID核心技术，富有工业识别和工厂信息化实验经验的YSUNG友上为客户提供了更贴近工业现场环境模块化集成化易用易维护的标准产品和交钥匙解决方案新选择，直至智慧工厂级RFID应用总体方案规划和实施。
一、 RFID通道门产品主要特点
1. 快速收货：升级传统单箱扫码收货方式，通过RFID技术可批量识别，工况良好情况下1次收货任务不超过10s(运动速度<5km/h)，缩短收货时间的同时也减少了人力，降低了劳动强度;
2. 防错判断：每托物料数据均进行校验，数据不符或数量不符均可实时反馈;
3. 准确率高：工业标签性能稳定可靠，读写器自动多频次读取，在数据正常写入的情况下，读取率可超过99%;
4. 强适应性：工业场景环境相对较差，利用RFID技术，无视油污、颗粒物、光线等干扰(除金属干扰);
5. 优化人员：使用RFID物流通道门，仅需收货异常时人工处理，原多人工作调整到异常时一个人，降低劳动强度，优化人员配置。
二、 友上RFID智能通道门系统
友上RFID智能通道门系统可与MES、WMS、ERP及AGV调度系统等第三方系统打通，实现数据互通，协作完成更为复杂的功能。以下为主要功能：
1. 可识别进出物料所带RFID标签来采集物料信息，包括：
● RFID数据;
● 物料唯一编号数据;
● 托盘号/载具编号(本地每托校验模式);
● 采集到的物料数量;
● 每托数量校验结果(本地每托校验模式)。
2. 多模式选择：
● 工作模式选择;
● 进出模式选择;
● 验收模式选择;
● 上传模式选择。
3. 任务数据展示
● 读取进度播报：对读取任务不同进度进行页面提示和语音播报;
● 任务信息展示：当前任务数据展示;
● 任务统计、上传统计、本地RFID统计;
● 异常数据提示。
4. 历史数据查询
● 多数据查询：任务号/托盘号/条码/RFID;
● 异常类型查询;
● 时间段查询。
5. 接口管理：配置第三方接口地址
6. 系统配置
● 接口调用日志;
● 系统异常日志。
三、 RFID通道门主要硬件组成
1. 分体式读写器：YS-UR-A9
|
设备型号 |
YS-UR-A9 |
|
通讯接口 |
LAN、RS232 |
|
无线协议 |
EPC Global Class l Gen 2/ ISO-18000-6C |
|
工作频率 |
902~960MHz |
|
读写距离 |
大于9m 采用6dBi天线（36dBm EIRP） |
2. 读写器天线：YS-UA-274
|
工作频率 |
902MHz~928MHz |
|
增益 |
8dBi |
|
极化方式 |
右旋圆极化 |
|
连接器 |
反极性TNC公头 |
3. 工业级超高频RFID标签：YS-UT-289M
|
设备型号 |
YS-UT-289M |
|
适用频段 |
902~928MHz |
|
芯片 |
H9 |
|
芯片寿命 |
10万次写入，10年数据储存，25℃ |
|
空口协议 |
ISO15693 |
|
内存容量 |
EPC：96-496 Bits User：688 Bits TID：96 Bits |
|
参考读距 |
台式读写器38dbm：35-106m 手持机33dbm：2.4~4m 手持机20dBm：0.8~1.5m |
|
尺寸 |
L75±0.25mm / W25±0.25mm / H1.6±0.15mm |
|
安装孔径 |
3mm |
|
外壳材质 |
PCB |
|
防护等级 |
IP67 |
|
工作温度 |
-40℃~+70℃ |
|
存储温度 |
-40℃~+70℃ |
|
外观尺寸图 |
|
四、 i-Data系统RFID通道门模块功能

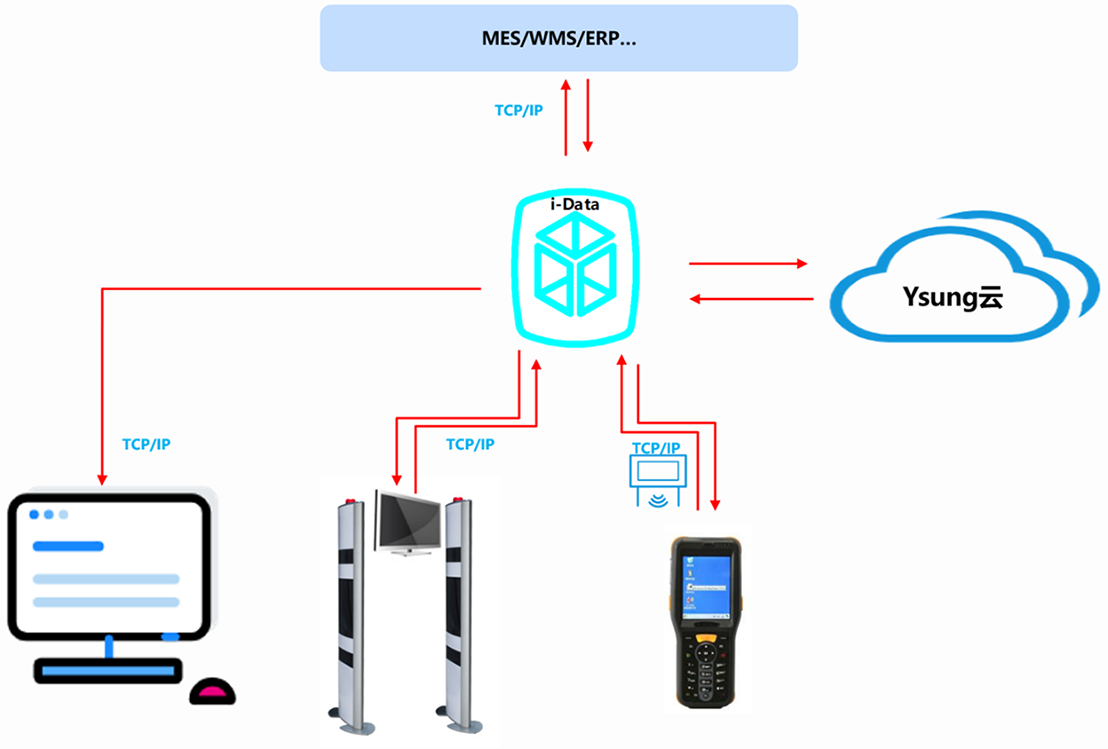

1. 系统组成
1.1 服务器：i-Data系统或MES/WMS/ERP;
1.2 交换机：
1.3 RFID通道门工控机;
1.4 终端硬件：RFID读写器、传感器、报警灯、显示大屏、客户端PC;
1.5 移动终端：手持机;
